pcb線路板按層數來區分有哪幾種分類

文章來源: 智力創電路板     閱讀次數:2530     發表時間:2022-07-15

[導讀]:一般pcb線路板?按層數來區分的話可分為單面板,雙面線路板,和多層線路板三個大的歸類。

一般pcb線路板按層數來區分的話可分為單面板,雙面線路板,和多層線路板三個大的歸類。

1、單層pcb線路板:

在基本上的線路PCB板上,零部件聚集在里面一邊,導線則聚集在另一面上。由于導線只出現在里面一邊,因此這類pcb線路板PCB叫作單層pcb線路板PCB(Single-sided)。因單層pcb線路板在設計線路上有很多嚴格的限制(由于只能一邊,布線間不可以交叉式而必需繞單獨的途徑),因此只能初期的線路或者布線特別簡單的線路才采用這類的板材。

2、雙面線路板:

這類pcb線路板的雙面都是有布線,但是要雙面導線,必須要在雙面間有適當?shù)碾娐愤B接才行。這類線路間的"橋梁"叫作導孔。導孔是在pcb線路板PCB上,填滿或涂上金屬的小孔,它能夠與雙面的導線相互連接。由于雙面線路板的面積比單層pcb線路板大了一倍,同埋雙面線路板解決了單層pcb線路板中由于布線交錯的難點(能通過導孔通到另一面),它更適合用在比單層pcb線路板更繁雜的線路上。

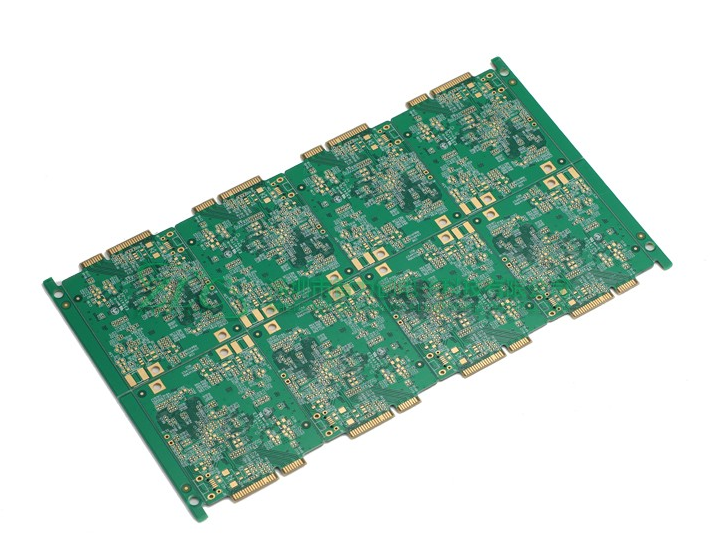

3、多層線路板:

以便提高能夠布線的范圍,多層線路板用上更多單或雙面的布線板。用一塊雙面線路板作里層、兩塊單層作表層或兩塊雙面作里層、兩塊單層作表層的pcb線路板PCB,根據定位系統及絕緣粘結材料交替在一起且導電圖形按設計要求進行互聯的pcb線路板PCB就成為四層、六層pcb線路板PCB了,也稱為多層線路板PCB。板材的層數并不有多層的布線層,在特殊情況下能進入空層來控制板厚,一般層數全是雙數,并且包含外側的兩層。


絕大多數的主板全是4到8層的構造,但是技術上基礎理論能做到近100層的PCB。大型的的大型計算機大多數采用非常多層的主板,但是由于這類電子計算機己經可以使用很多普通的計算機的群集替代,超多層線路板己經逐漸不被使用了。由于PCB中的各層都緊密的結合,一般不太容易看得出具體數量,但是倘若認真觀察主板,還是可以看出來是多層板。
